Когда речь идет о надежном контроле температуры масла в высокопроизводительных автомобилях и тяжелой технике, выбор правильного радиатора имеет решающее значение. Многие покупатели путают радиаторы с трубчатым корпусом и вставками из ребер с обычными пластинчатыми радиаторами. На самом деле, конструкция с вставками из ребер — это высокоэффективная модернизация, разработанная для лучшего охлаждения, большей устойчивости к давлению и более стабильной работы в течение длительного времени.

В этом руководстве мы простыми словами расскажем о его уникальной структуре, ключевых преимуществах и идеальных областях применения.

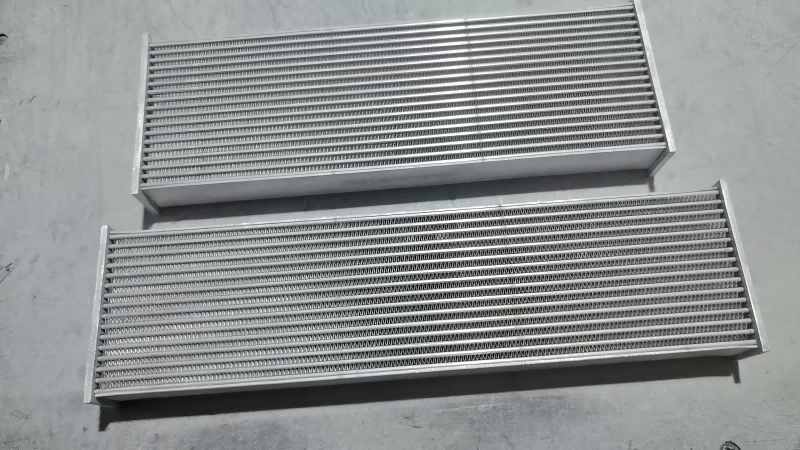

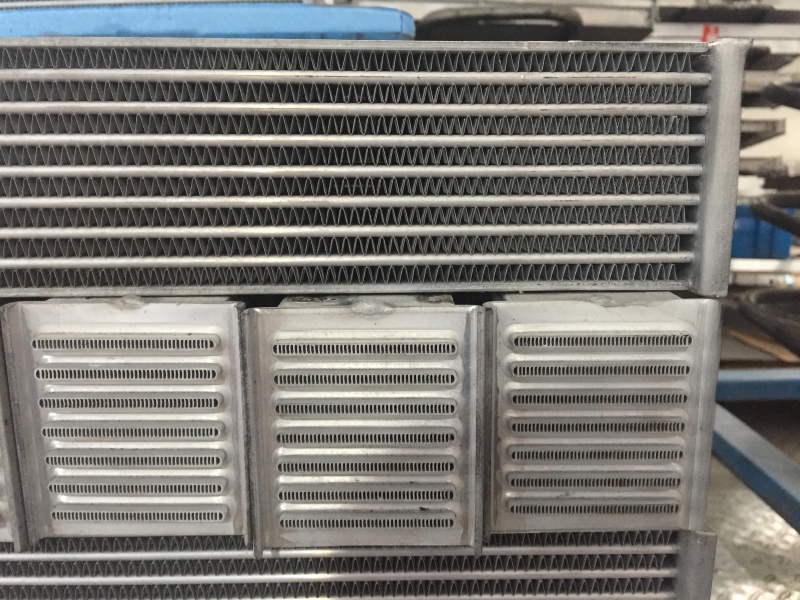

Что такое масляный радиатор с вставными ребрами?

В отличие от пластинчато-стержневых стержней, в которых для формирования каналов потока используются разделительные пластины, в вставной ребристый маслоохладитель Используется трубчато-оболочечная конструкция из алюминия, спаянного вакуумом. Отличительная особенность: каждая плоская масляная трубка предварительно оснащена внутренней жалюзийной вставкой-ребром. Внутренние ребра нарушают поток масла, чтобы избежать ламинарных зон застоя, а внешние ребра обеспечивают максимальное воздушное охлаждение.

Полная структура включает 5 основных компонентов:

Плоская маслопроводная трубка: гладкий канал с низким сопротивлением потоку масла для стабильной циркуляции жидкости.

Ребристые вставки (внутренняя трубка): модернизация сердечника, повышающая эффективность внутренней теплопередачи.

Внешние охлаждающие ребра: увеличивают площадь контакта с воздухом для быстрого отвода тепла наружу.

Боковая опорная пластина: повышает общую жесткость, вибро- и деформационную устойчивость.

Торцевая пластина коллектора: предназначена для сварки масляного канала по индивидуальному заказу для обеспечения гибкости монтажа.

Основные преимущества перед обычными системами охлаждения

1. Более эффективное рассеивание тепла

Встроенная вставка-ребро создает мощную турбулентность масла внутри трубки. Это позволяет маслу более полно обмениваться теплом со стенкой трубки, эффективно снижая температуру моторного масла, трансмиссионного масла и гидравлического масла при работе с высокими нагрузками.

2. Превосходная устойчивость к высокому давлению

Цельная конструкция из алюминия, спаянного под вакуумом, обеспечивает превосходную прочность. Она устойчива к разрыву и утечке масла при длительном воздействии высокого давления и значительно долговечнее обычных стержневых конструкций, предназначенных для экстремальных условий эксплуатации.

3. Стабильный поток, отсутствие потерь мощности.

Оптимизированная конструкция трубок и ребер улучшает охлаждение, не создавая чрезмерного сопротивления потоку. Она обеспечивает бесперебойную циркуляцию масла, гарантируя нормальную смазку и стабильную выходную мощность для транспортных средств и оборудования.

4. Высокая степень индивидуализации и универсальность

Размеры сердечника, количество слоев трубок и плотность оребрения могут быть настроены индивидуально. Конструкция без сердечника позволяет пользователям приваривать соответствующие порты и кронштейны в соответствии с различными потребностями монтажа, что подходит для различного модифицированного и промышленного оборудования.

Типичные приложения

Вставной ребристый маслоохладитель широко используется в системах, требующих стабильного охлаждения при высоких нагрузках:

Высокопроизводительные дорожные автомобили и гоночные автомобили для трека

Внедорожные квадроциклы/вездеходы

Тяжелая строительная техника

Промышленные гидравлические системы и системы охлаждения трансмиссий.

Окончательный вердикт

Вставной ребристый трубчатый маслоохладитель представляет собой экономичное и высокоэффективное решение для модернизации систем отвода тепла. Благодаря уникальной внутренней структуре ребер, высокой устойчивости к давлению и гибким возможностям индивидуальной настройки, он решает проблему перегрева обычных охладителей и является идеальным выбором для тюнинга автомобилей, автогонок и охлаждения тяжелого промышленного оборудования.
